Cómo controlar a través de nuestro sistema Z-Wave dos enchufes con el módulo FGS-221 de Fibaro

La mejor forma de tener control domótico sobre los enchufes de nuestra casa, no cabe duda que es a través de los módulos Wall Plug de Fibaro que podemos comprar desde este enlace directo a la tienda de domboo.es, ya que, además de tener un aspecto muy atractivo y ser los enchufes más pequeños que montan tecnología Z-Wave, podremos también controlar el consumo eléctrico a través de las aplicaciones o directamente viendo el color que nos muestra este enchufe.

Pero si lo que estamos buscando es una opción un poco más económica, tan económica como de ahorrarnos aproximadamente un 50% en el precio a la hora de poner dos enchufes, tenemos una opción disponible a través del módulo FGS-221 de Fibaro, que instalamos normalmente para controlar dos sistemas de iluminación y que ahora vamos a aprovechar para controlar dos enchufes, intentando que estén lo más próximos posible. Además esta opción dejará oculto el módulo, por lo que no se notará si esos enchufes están o no controlados.

Lo primero que hay que comentar sobre este tutorial es que tenemos que tener muy en cuenta lo que vamos a enchufar y controlar en estos enchufes que van a estar controlados por este módulo FGS-221 de Fibaro, ya que la potencia máxima es de 1500W por cada una de las dos entradas, es decir, que si nuestra secadora de casa tiene un consumo de 3000W y la lavadora de 1500W máximo, no podemos pensar en controlar estos dos dipositivos de esta forma, deberíamos de recurrir a un enchufe que soporte más potencia.

Pero para nuestro ordenador, impresora, NAS, videoconsolas, televisores… este módulo viene muy bien. Si bien es cierto que podemos comprar un enchufe Wall Plug de Fibaro y así controlar el consumo, instalando el módulo FGS-221 de Fibaro tenemos la posibilidad de hacer dos líneas diferentes, por ejemplo una para los dispositivos a apagar más frecuentemente como el ordenador, la pantalla, la televisión, la videoconsola y otra para los que apagamos mucho menos, como podría ser una impresora Wifi, el NAS, o lo que se nos ocurra.

Este pequeño módulo FGS-221 de Fibaro nos permitirá realizar estas dos líneas en nuestros enchufes, y además poder ocultarlo en la parte de detrás de los enchufes debido al pequeño tamaño de este módulo. Se acabaron los mandos y los grandes enchufes que funcionan por infrarrojos para ahorrar en nuestras casas manteniendo los equipos apagados del todo, con este módulo FGS-221 de Fibaro podremos hacerlo desde nuestro teléfono o tablet o incluso programar los horarios que queramos, o añadirlos a escenas para que se apaguen, por ejemplo, cuando nos vayamos a la cama.

Instalación del módulo FGS-221 de Fibaro con dos enchufes

La instalación de los enchufes que tenemos en casa, habrá sido realizada por un electricista, y si lo ha realizado de forma correcta, tal y como manda actualmente la normativa, tendremos una conexión realizada con hilos de 2,5 milímetros y la instalación estará protegida por un magnetotérmico de 16A. Si sacásemos los cables y enchufes de las cajas donde están instalados tendríamos algo como esto:

Como podemos ver, en este caso, la corriente viene suministrada por una manguera de color negro, que hemos instalado para ver el ejemplo y posteriormente van tres cables de uno de los enchufes al otro para dar corriente a cada uno de ellos. Esta sería la configuración básica y correcta de nuestros enchufes de casa. Lo primero que tenemos que hacer es bajar el general de la luz de nuestra casa, para poder trabajar y no tener ningún tipo de accidente.

Ahora bien, lo que queremos es poder controlar cada uno de estos enchufes de forma individual y para ello vamos a utilizar el módulo FGS-221 de Fibaro. Lo que tenemos que hacer es tener claro cómo funciona este módulo y qué conectores tiene. Necesitaremos suministrar electricidad a este módulo a través de un cable neutro y otro de fase, eso será lo primero que tenemos que hacer. Posteriormente un puente entre el fase o L y el siguiente conector marcado con la letra I, como indica en el manual.

Ahora tendremos que quitar los cables fase o línea de cada uno de los enchufes, en este caso los cables de color marrón en nuestra instalación, aunque a veces también pueden ser de color negro y conectar cada uno de los cables de los enchufes a los conectores del módulo Fibaro marcados con la letra O, es decir al O1 y al O2 tal y como podemos ver en estas imágenes y en el gráfico de la parte superior.

Lo siguiente será incluir este nuevo módulo en el centro de control que tengamos, y para ello podemos seguir este manual de inclusión y exclusión que tenemos publicado desde hace unos días en nuestra web, y una vez que lo reconoce la aplicación web, ya podremos controlar de forma individual cualquiera de los dos enchufes que tenemos.

Hemos de tener cuidado si hay más enchufes a continuación cuando estamos haciendo esta conexión del módulo, porque podrían no funcionar al haberles quitado la continuación de la instalación. Si tenemos más enchufes a continuación de estos dos que acabamos de controlar, tenemos que, desde los cables iniciales de suministro, llevar cada uno de los tres colores a esos enchufes.

Configuración en el centro de control

Una vez que hemos incluido el módulo FGS-221 de Fibaro en nuestro sistema domótico, ahora tenemos la posibilidad de cambiar el icono que ha salido de forma predeterminada por un enchufe o por el que nosotros queramos. Si estamos controlando con uno de los enchufes la televisión y con otro el DVD, por ejemplo, pues lo mejor es buscar iconos que correspondan con esos dos aparatos eléctricos para así saber cuando está conectado o desconectado.

También tenemos la posibilidad de crear escenas con esos dos enchufes, por ejemplo, una escena que se llame Dormir, en la que no se permitirá la apertura de la cerradura Z-Wave de nuestra puerta, se activará el sensor de movimiento, la temperatura de nuestra casa en el termostato bajará hasta 18 grados y los enchufes de la televisión y el DVD se desconectarán hasta las 7 de la madrugada. Es un ejemplo de las muchas escenas que podemos crear con nuestros sistemas domóticos a través de los centros de control.

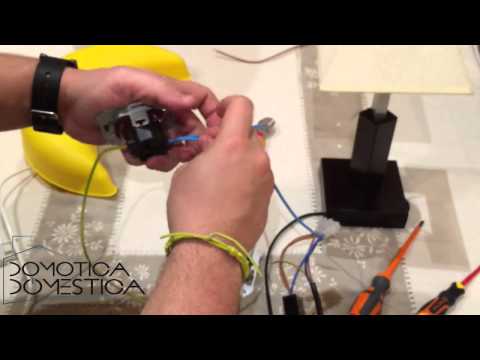

Video sobre cómo se realizar el proceso paso a paso

Ideas creativas

Además de poder controlar la luz, como acabamos de ver, también podemos controlar enchufes, e incluso con este tipo de módulos y una buena configuración, hemos podido ver cómo controlar un portal conviertiéndolo en pulsador.

Recordad que podemos comprar este módulo 2×1,5kW por menos de 60€ en la imagen inferior. Personalmente es uno de los módulos que más tengo en mi instalación domótica debido a su versatilidad a la hora de controlar la iluminación, ahorrando dinero en vez de comprar el módulo FGS-211 que sólo tengo para iluminación exterior que requiere de más potencia y que he comprado en este enlace.
